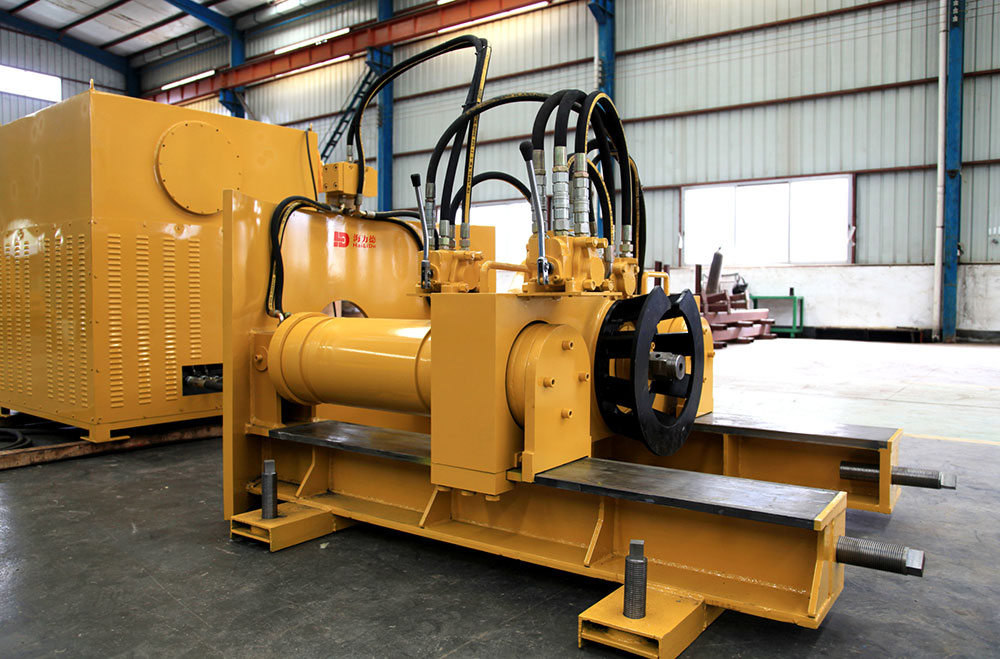

螺旋頂管機

螺旋頂管機

一、 螺旋頂機適用范圍: 適用于城鎮小管徑φ 300mm 、 φ 400mm 、 φ 500mm 、 φ 600mm 、水泥管組、 PVC 管道(厚壁),尤其適用于污水管道、雨污分流管道及熱力管道的套管等鋼性或半鋼性

一、螺旋頂機適用范圍:

適用于城鎮小管徑φ300mm、φ400mm、φ500mm、φ600mm、水泥管組、PVC管道(厚壁),尤其適用于污水管道、雨污分流管道及熱力管道的套管等鋼性或半鋼性管道的非開挖鋪設。該設備體積小,適用于城鎮巷道狹小地帶,可在直徑2000的圓形工作井內工作。

二、螺旋頂管機主要性能特點:

1、節能環保,動力強勁;

2、基坑內頂進操作簡單,性能可靠,整個施工過程保持水平直線度±50mm,頂進速度快,大大提高施工效率;

3、基坑設備體積小,重量輕,推力大,對操作者技能要求低,有限降低施工成本,提高功效;

4、可根據不同地層選配機頭,實現最優化施工性能。

TY-LD500-650基坑設備參數

序號

名稱

單位

參數值

1

基坑設備外形尺寸

mm

1965x1650x1020

2

導向扭距

N.m

18500

3

導向轉速

r/min

17

4

主頂油缸推力

kN

800x2

5

主頂油缸行程

mm

650x2

6

排泥掘進扭距

N.m

φ400/3600、 φ500/5300、 φ600/7200、

7

排泥掘進轉速

r/min

20

8

掘進機頭規格

mm

φ300、φ400、φ500、φ600

9

頂進速度

mm/min

40~70

10

整機重量

Kg

2300

外形尺寸圖:



TY-LD600-1250基坑設備參數

序號

名稱

單位

參數值

1

基坑設備外形尺寸

mm

3280x1700x1020

2

導向扭距

N.m

18500

3

導向轉速

r/min

17

4

主頂油缸推力

kN

800x2

5

主頂油缸行程

mm

1250x2

6

排泥掘進扭距

N.m

φ400/3600、 φ500/5300、 φ600/7200

7

排泥掘進轉速

r/min

20

8

掘進機頭規格

mm

φ300、φ400、φ500、φ600

9

頂進速度

mm/min

40~70

10

整機重量

Kg

3000

外形尺寸圖:
